QT 串口调试助手（串口编程代码详解）
|
1,519
|
0
|
嵌入式开发,算法,软件

699 字
|
4 分钟

目录

1 串口助手最终成品效果

1.1 串口功能描述

1.2 串口接收数据显示图

1.3 串口发送数据显示图

2 项目编程代码详解

2.1 项目框架

2.2 工程配置 serial.pro

2.3 设计布局 serial.ui

2.4 串口头文件 serial.h （包含详细注释）

2.5 串口源代码 serial.cpp（包含详细注释）

2.6 主函数入口 main.cpp

3 移植到ARM嵌入式Linux开发板

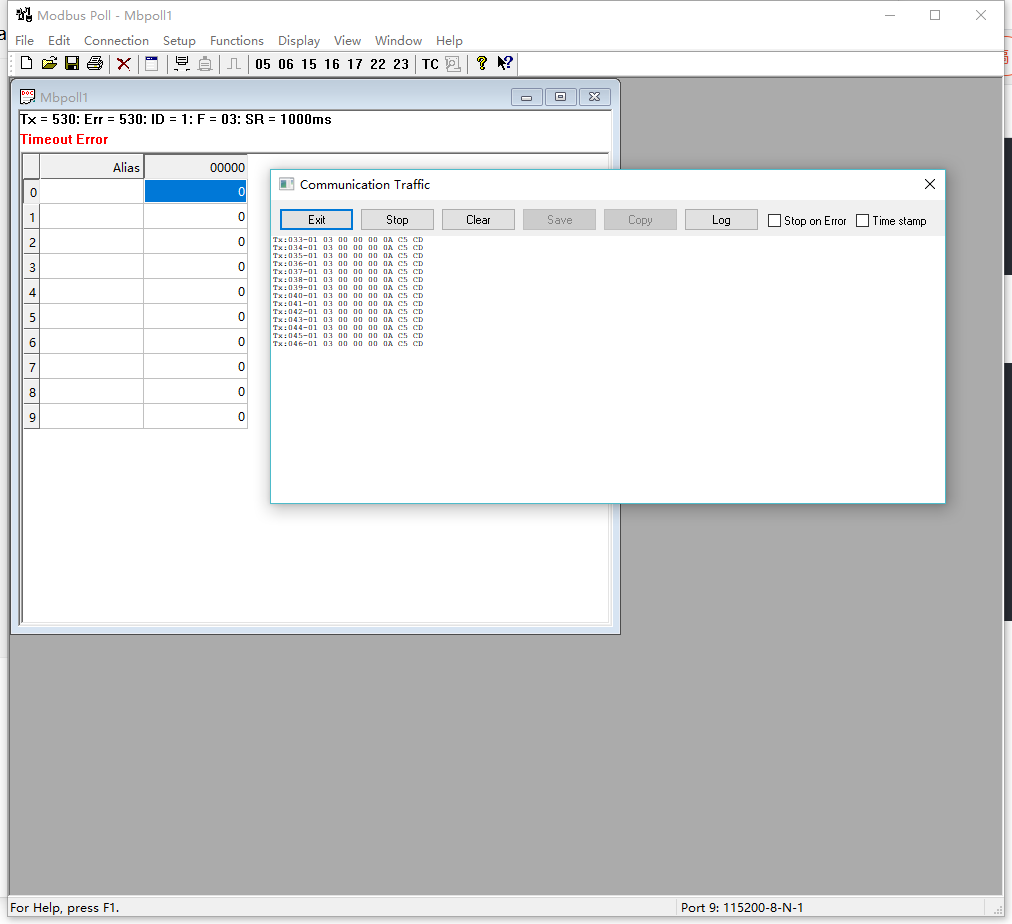

3.1 RS485接口的Modbus Poll 持续发送串口数据

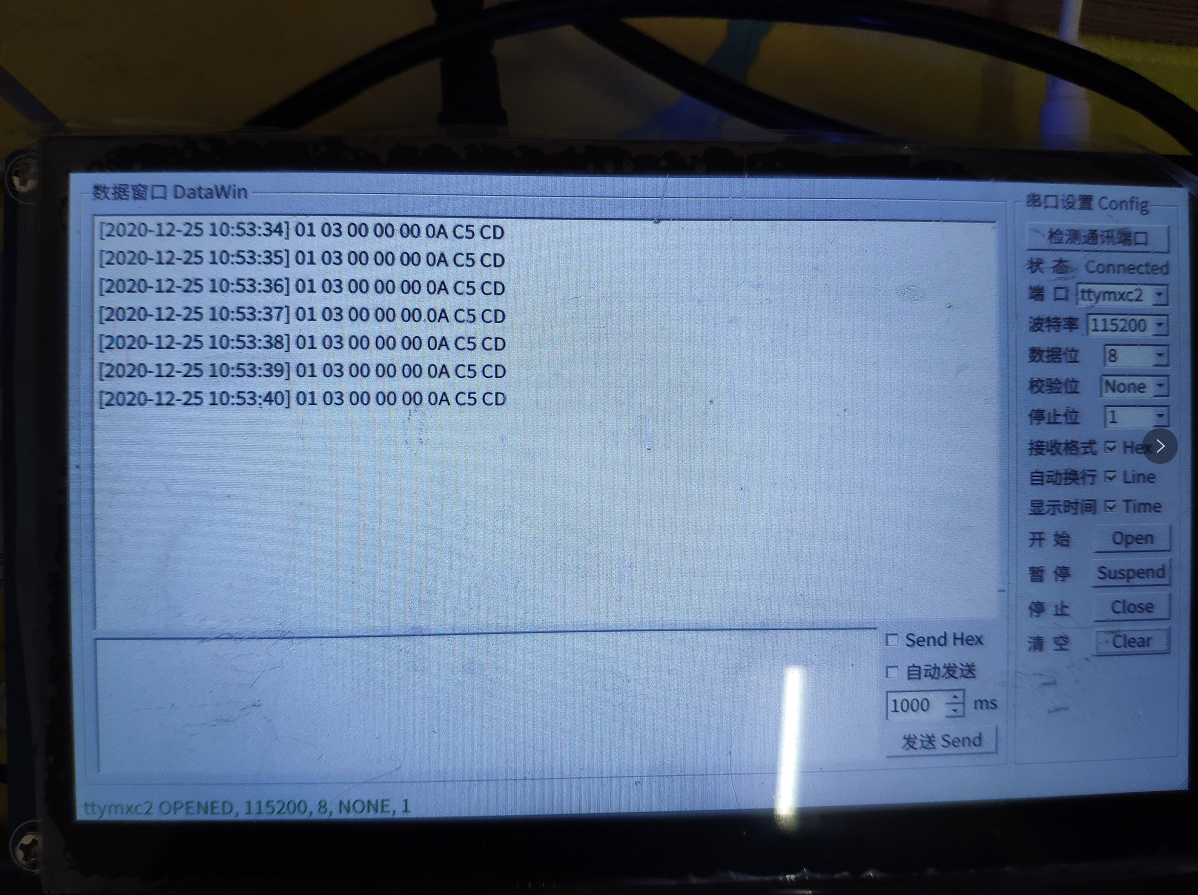

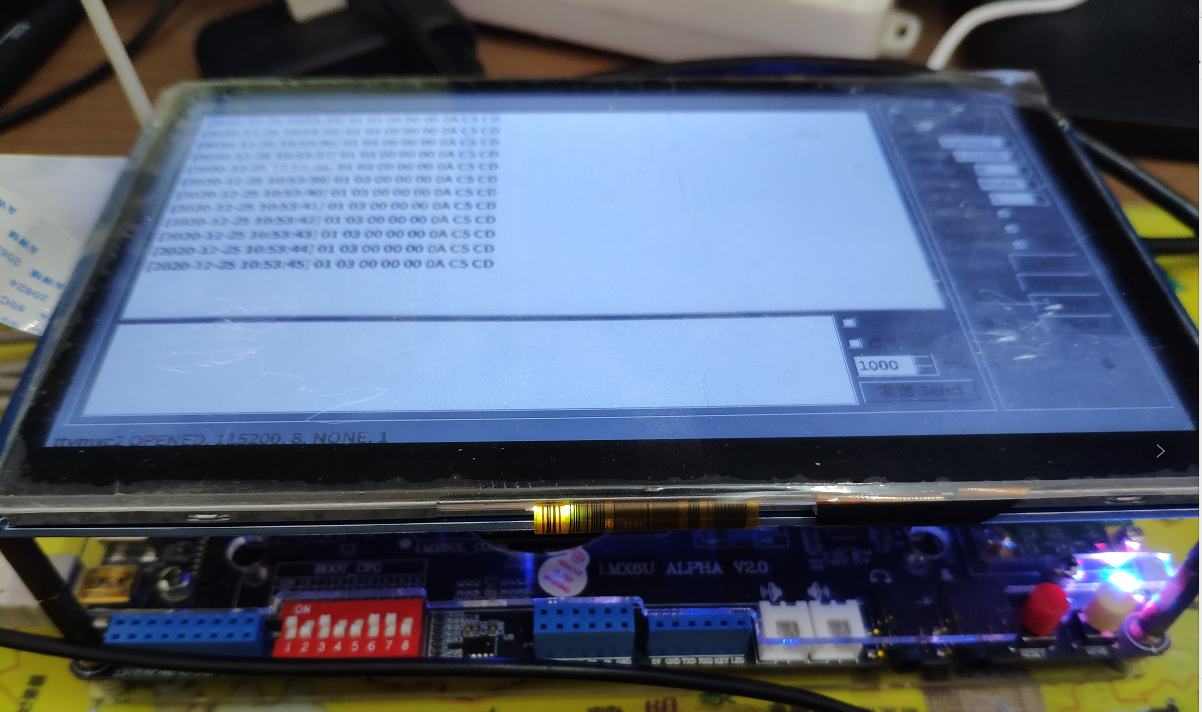

3.2 ARM嵌入式Linux开发板 QT串口助手效果图

4 【QT】串口助手（优化升级）

4.1 【QT】串口助手（优化升级）

4.2【QT】串口助手（优化升级 详细注解） qt5_serial.zip

1 串口助手最终成品效果

1.1 串口功能描述

检测当前可用的通讯端口，如COM1、COM2、COM3、COM4等

配置端口号、波特率、数据位、校验位、停止位参数

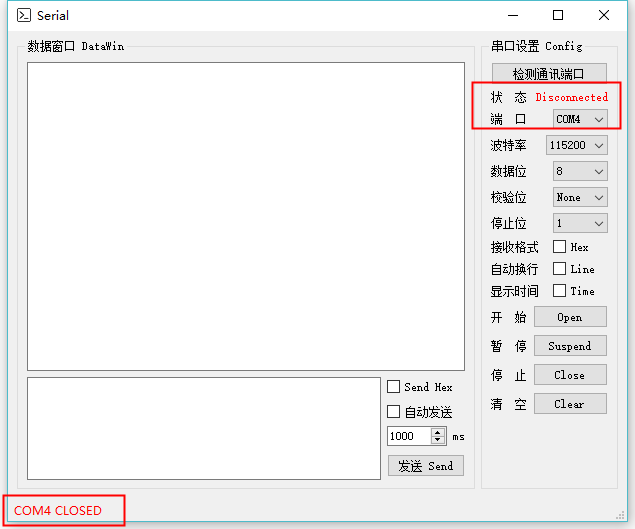

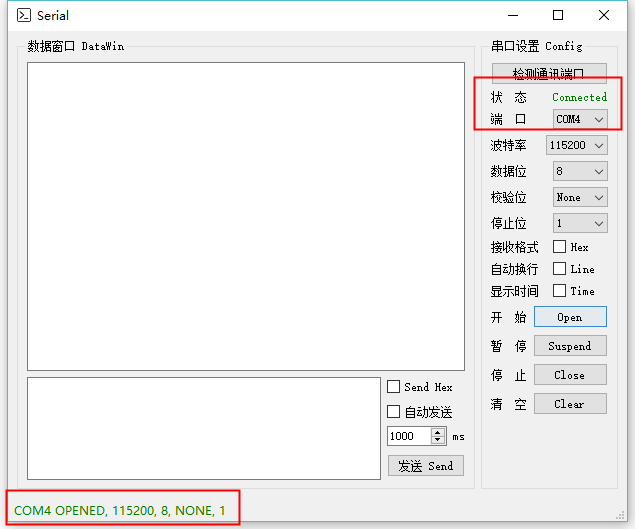

串口当前状态，连接（打开）还是未连接（关闭）



发送默认是ASCII格式发送，可配置HEX 16进制格式，还有自动发送功能

接收默认是ASCII格式发送，可配置HEX 16进制格式，还有自动换行、显示接收时间功能

具有打开端口open、停止端口close、清空接收clear等功能

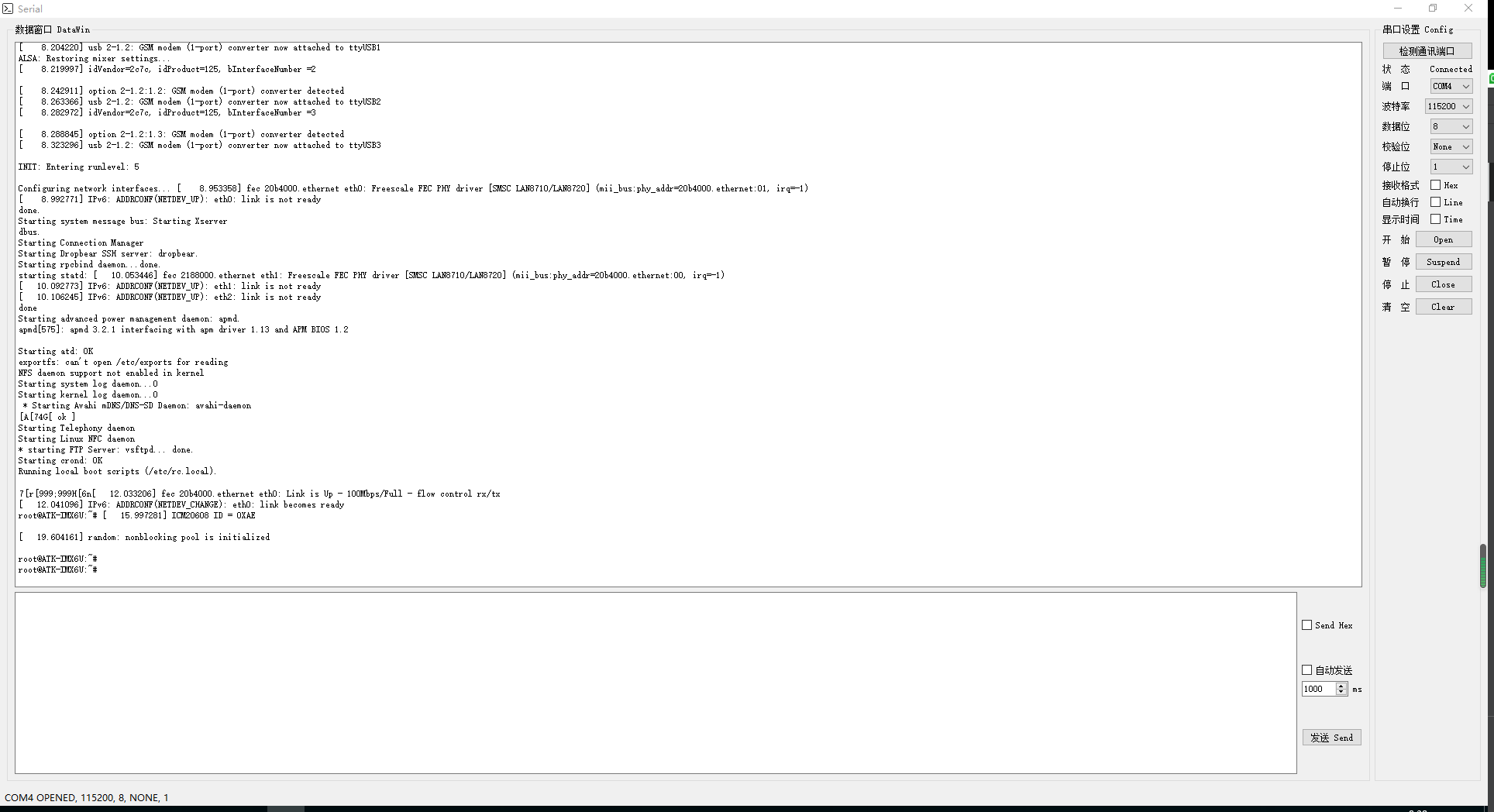

1.2 串口接收数据显示图

启动嵌入式Linux系统串口接收显示数据界面

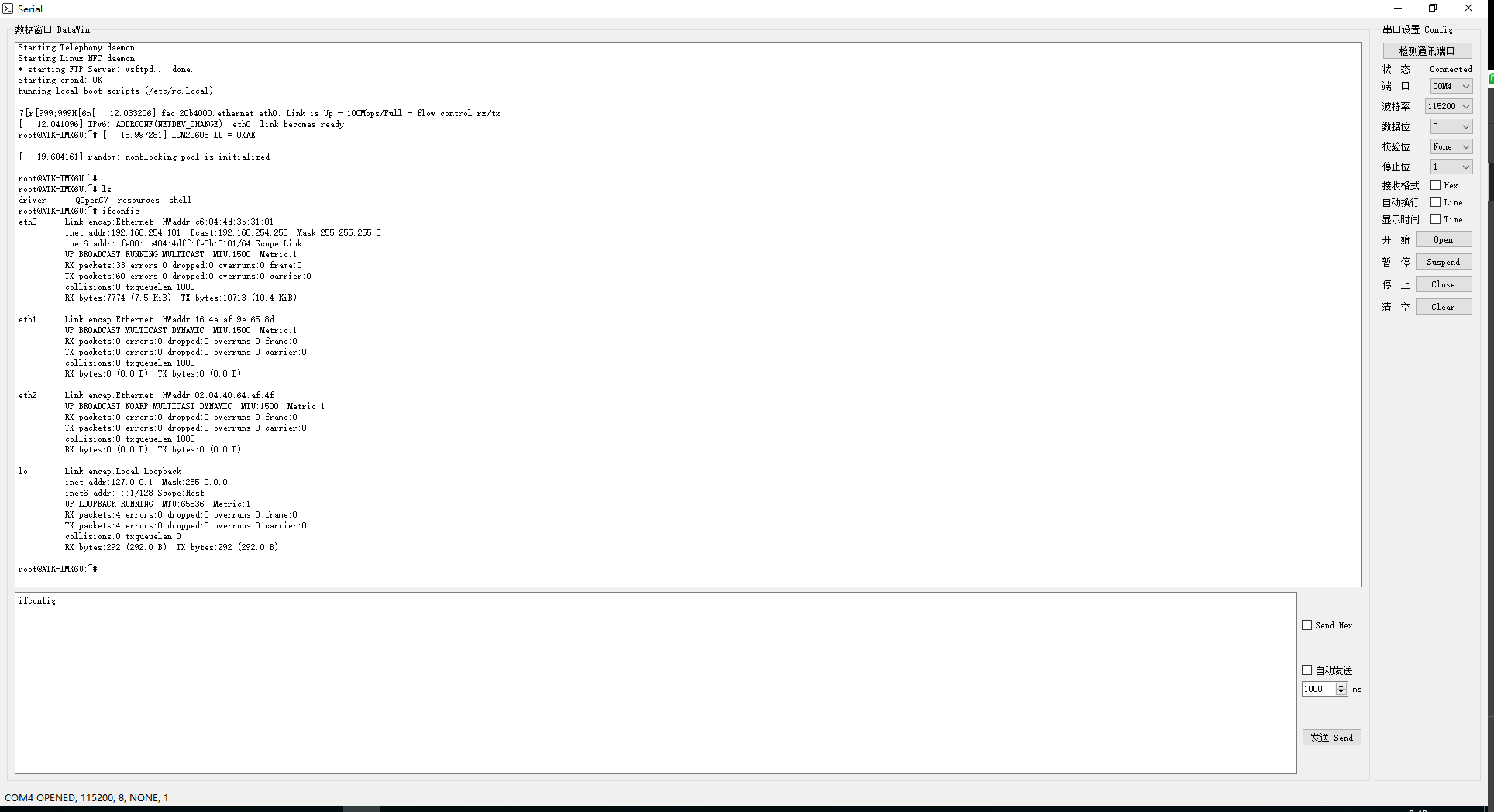

1.3 串口发送数据显示图

输入 ifconfig 命令查看IP地址等信息界面

2 项目编程代码详解

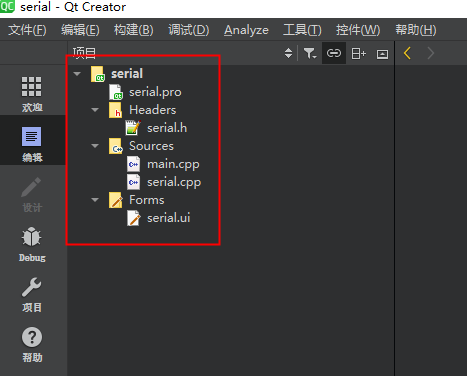

2.1 项目框架

2.2 工程配置 serial.pro

注意：添加serialport，即     QT       += core gui serialport

  1. QT       += core gui serialport
  2.
  3. greaterThan(QT_MAJOR_VERSION, 4): QT += widgets
  4.
  5. CONFIG += c++11
  6.
  7. # The following define makes your compiler emit warnings if you use
  8. # any Qt feature that has been marked deprecated (the exact warnings
  9. # depend on your compiler). Please consult the documentation of the
  10. # deprecated API in order to know how to port your code away from it.
  11. DEFINES += QT_DEPRECATED_WARNINGS
  12.
  13. # You can also make your code fail to compile if it uses deprecated APIs.
  14. # In order to do so, uncomment the following line.
  15. # You can also select to disable deprecated APIs only up to a certain version of Qt.
  16. #DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0
  17.
  18. SOURCES += \
  19.     main.cpp \
  20.     serial.cpp
  21.
  22. HEADERS += \
  23.     serial.h
  24.
  25. FORMS += \
  26.     serial.ui
  27.
  28. RC_ICONS = system.ico
  29.
  30. # Default rules for deployment.
  31. qnx: target.path = /tmp/$${TARGET}/bin
  32. else: unix:!android: target.path = /opt/$${TARGET}/bin
  33. !isEmpty(target.path): INSTALLS += target

2.3 设计布局 serial.ui

2.4 串口头文件 serial.h （包含详细注释）

  1. #ifndef SERIAL_H
  2. #define SERIAL_H
  3.
  4. #include <QMainWindow>
  5.
  6. /*-------------user-------------------*/
  7. /*---port--*/
  8. #include <QSerialPort>
  9. #include <QSerialPortInfo>
  10. /*---QString--*/
  11. #include <QString>
  12. /*---QDateTime--*/
  13. #include <QDateTime>
  14. /*---QTimer--*/
  15. #include <QTimer>
  16. /*---QDebug--*/
  17. #include <QDebug>
  18. #define cout qDebug() << "[" << __FILE__ << ":" << __LINE__ << "]"
  19. /* -----------------------------------*/
  20.
  21. QT_BEGIN_NAMESPACE
  22. namespace Ui { class Serial; }
  23. QT_END_NAMESPACE
  24.
  25. class Serial : public QMainWindow
  26. {
  27.     Q_OBJECT
  28.
  29. public:
  30.     Serial(QWidget *parent = nullptr);
  31.     ~Serial();
  32.
  33. signals:    //自定义信号
  34.     //发送使能信号
  35.     void my_send_signals(bool);
  36.
  37. private slots:  //自定义槽函数
  38.     //检测通讯端口槽函数
  39.     void btn_serial_check(bool);
  40.     //打开选择端口槽函数
  41.     void btn_open_port(bool);
  42.     //关闭选择端口槽函数
  43.     void btn_close_port(bool);
  44.     //发送数据槽函数
  45.     void btn_send_data(bool);
  46.     //接收数据槽函数
  47.     void receive_data(void);
  48.     //清空接收槽函数
  49.     void btn_clear_rev(bool);
  50.
  51.     //自动发送复选框槽函数
  52.     void on_checkBox_stateChanged(int arg1);
  53.
  54. private:
  55.     Ui::Serial *ui;
  56.     /*--------funtion---------------------*/
  57.     //用户系统初始化
  58.     void system_init();
  59.     //字符串转16进制
  60.     QByteArray QString2Hex(QString str);
  61.     //字符转16进制
  62.     char ConvertHexChar(char ch);
  63.     /*--------variable--------------------*/
  64.     //串口全局类声明
  65.     QSerialPort global_port;
  66.     //自动发送定时器声明
  67.     QTimer *timer;
  68. };
  69. #endif // SERIAL_H

2.5 串口源代码 serial.cpp（包含详细注释）

  1. #include "serial.h"
  2. #include "ui_serial.h"
  3.
  4. Serial::Serial(QWidget *parent)
  5.     : QMainWindow(parent)
  6.     , ui(new Ui::Serial)
  7. {
  8.     ui->setupUi(this);
  9.
  10.     /*----------user-----------*/
  11.     //init 用户系统初始化
  12.     system_init();
  13. }
  14.
  15. Serial::~Serial()
  16. {
  17.     delete ui;
  18. }
  19.
  20. /*---------------------------------------------------------------------
  21.  *             funtion
  22.  * --------------------------------------------------------------------*/
  23. //用户系统初始化
  24. void Serial::system_init()
  25. {
  26.     //port conifg
  27.     ui->cmd_port_name->clear();
  28.     //通过QSerialPortInfo查找可用串口
  29.     foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
  30.     {
  31.         //将可用串口添加到端口显示框
  32.         ui->cmd_port_name->addItem(info.portName());
  33.     }
  34.
  35.     //设置串口状态标签为红色 表示未连接状态
  36.     ui->lab_status->setStyleSheet("color:red");
  37.     //statusBar 状态栏显示端口状态 未连接
  38.     QString sm = "%1 CLOSED";
  39.     QString status = sm.arg(ui->cmd_port_name->currentText());
  40.     ui->statusBar->showMessage(status);
  41.     ui->statusBar->setStyleSheet("color:red");
  42.
  43.     //timer 自动发送
  44.     timer = new QTimer(this);
  45.     connect(timer,&QTimer::timeout,[=](){
  46.         emit my_send_signals(true); //触发发送信号
  47.     });
  48.
  49.
  50.     //connect
  51.     //check port 检测通讯端口
  52.     connect(ui->btn_serial,&QPushButton::clicked,this,&Serial::btn_serial_check);
  53.     //open port 打开选择端口
  54.     connect(ui->btn_open,&QPushButton::clicked,this,&Serial::btn_open_port);
  55.     //close port 关闭选择端口
  56.     connect(ui->btn_close,&QPushButton::clicked,this,&Serial::btn_close_port);
  57.
  58.     //send data 发送按钮 触发发送信号
  59.     connect(ui->btn_send,&QPushButton::clicked,[=](){
  60.         emit my_send_signals(true);
  61.     });
  62.     //发送信号   发送槽函数
  63.     connect(this,&Serial::my_send_signals,this,&Serial::btn_send_data);
  64.
  65.     //receive data 串口数据接收完触发更新添加显示接收文本框
  66.     connect(&global_port,&QSerialPort::readyRead,this,&Serial::receive_data);
  67.     //clear recevie 清除接收文本框的内容
  68.     connect(ui->btn_clear,&QPushButton::clicked,this,&Serial::btn_clear_rev);
  69.
  70. }
  71.
  72. //字符串转16进制
  73. QByteArray Serial::QString2Hex(QString str)
  74. {
  75.     QByteArray senddata;
  76.     int hexdata,lowhexdata;
  77.     int hexdatalen = 0;
  78.     int len = str.length();
  79.
  80.     senddata.resize(len/2);
  81.     char lstr,hstr;
  82.
  83.     for(int i=0; i<len; )
  84.     {
  85.         hstr=str[i].toLatin1();
  86.         if(hstr == ' ')
  87.         {
  88.             i++;
  89.             continue;
  90.         }
  91.         i++;
  92.         if(i >= len)
  93.             break;
  94.         lstr = str[i].toLatin1();
  95.         hexdata = ConvertHexChar(hstr);
  96.         lowhexdata = ConvertHexChar(lstr);
  97.         if((hexdata == 16) || (lowhexdata == 16))
  98.             break;
  99.         else
  100.             hexdata = hexdata*16+lowhexdata;
  101.         i++;
  102.         senddata[hexdatalen] = (char)hexdata;
  103.         hexdatalen++;
  104.     }
  105.     senddata.resize(hexdatalen);
  106.     return senddata;
  107. }
  108. //字符转16进制
  109. char Serial::ConvertHexChar(char ch)
  110. {
  111.     if((ch >= '0') && (ch <= '9'))
  112.         return ch-0x30;
  113.     else if((ch >= 'A') && (ch <= 'F'))
  114.         return ch-'A'+10;
  115.     else if((ch >= 'a') && (ch <= 'f'))
  116.         return ch-'a'+10;
  117.     else return (-1);
  118. }
  119.
  120. /*---------------------------------------------------------------------
  121.  *             slots
  122.  * --------------------------------------------------------------------*/
  123. //检测通讯端口槽函数
  124. void Serial::btn_serial_check(bool)
  125. {
  126.     ui->cmd_port_name->clear();
  127.     //通过QSerialPortInfo查找可用串口
  128.     foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
  129.     {
  130.         ui->cmd_port_name->addItem(info.portName());
  131.     }
  132. }
  133.
  134. //打开选择端口槽函数
  135. void Serial::btn_open_port(bool)
  136. {
  137.     //port name 设置端口
  138.     global_port.setPortName(ui->cmd_port_name->currentText());
  139.     //baud rate 设置波特率
  140.     global_port.setBaudRate(ui->cmd_baud_rate->currentText().toInt());
  141.     //parity 设置校验位
  142.     switch (ui->cmd_parity->currentIndex()) {
  143.     case 0:     //无校验
  144.         global_port.setParity(QSerialPort::NoParity);
  145.         break;
  146.     case 1:     //偶校验
  147.         global_port.setParity(QSerialPort::EvenParity);
  148.         break;
  149.     default:    //奇校验
  150.         global_port.setParity(QSerialPort::OddParity);
  151.         break;
  152.     }
  153.
  154.     //data bits 设置数据位
  155.     switch (ui->cmd_data_bits->currentText().toInt()) {
  156.     case 8:
  157.         global_port.setDataBits(QSerialPort::Data8);
  158.         break;
  159.     case 7:
  160.         global_port.setDataBits(QSerialPort::Data7);
  161.         break;
  162.     case 6:
  163.         global_port.setDataBits(QSerialPort::Data6);
  164.         break;
  165.     default:
  166.         global_port.setDataBits(QSerialPort::Data5);
  167.         break;
  168.     }
  169.
  170.     //stop bits 设置停止位
  171.     switch (ui->cmd_stop_bits->currentIndex()) {
  172.     case 0:
  173.         global_port.setStopBits(QSerialPort::OneStop);
  174.         break;
  175.     case 1:
  176.         global_port.setStopBits(QSerialPort::OneAndHalfStop);
  177.         break;
  178.     default:
  179.         global_port.setStopBits(QSerialPort::TwoStop);
  180.         break;
  181.     }
  182.
  183.     //port open 打开选择端口
  184.     bool ret = global_port.open(QIODevice::ReadWrite);
  185.
  186.     if(ret){
  187.         //打开成功更新状态
  188.         ui->lab_status->setText("Connected");
  189.         //设置串口状态标签为绿色 表示已连接状态
  190.         ui->lab_status->setStyleSheet("color:green");
  191.
  192.         //statusBar 状态栏显示端口状态
  193.         QString sm = "%1 OPENED, %2, 8, NONE, 1";
  194.         QString status = sm.arg(global_port.portName()).arg(global_port.baudRate());
  195.         ui->statusBar->showMessage(status);
  196.         ui->statusBar->setStyleSheet("color:green");
  197.     }
  198. }
  199.
  200. //关闭选择端口槽函数
  201. void Serial::btn_close_port(bool)
  202. {
  203.
  204.     global_port.close();
  205.
  206.     //关闭端口后显示状态
  207.     ui->lab_status->setText("DisConnected");
  208.     ui->lab_status->setStyleSheet("color:red");
  209.
  210.     //statusBar 状态栏显示端口状态
  211.     QString sm = "%1 CLOSED";
  212.     QString status = sm.arg(global_port.portName());
  213.     ui->statusBar->showMessage(status);
  214.     ui->statusBar->setStyleSheet("color:red");
  215. }
  216.
  217. //发送数据槽函数
  218. void Serial::btn_send_data(bool)
  219. {
  220.     QString data = ui->pte_send->toPlainText();
  221.     QByteArray array;
  222.
  223.     //Hex复选框
  224.     if(ui->chk_send_hex->checkState() == Qt::Checked){
  225.         array = QString2Hex(data);  //HEX 16进制
  226.     }else{
  227.         array = data.toLatin1();    //ASCII
  228.     }
  229.     global_port.write(array);   //发送数据
  230. }
  231.
  232. //接收数据槽函数
  233. void Serial::receive_data(void)
  234. {
  235.     QByteArray array = global_port.readAll();
  236.     QString str_rev;
  237.
  238.     if(ui->chk_rev_hex->checkState() == Qt::Checked){   //HEX 16进制
  239.         if(ui->chk_rev_line->checkState() == Qt::Checked){  //自动换行
  240.             if(ui->chk_rev_time->checkState() == Qt::Checked){  //显示时间
  241.                 //获取当前系统时间
  242.                 QDateTime nowtime = QDateTime::currentDateTime();
  243.                 //时间转换为字符串格式
  244.                 str_rev = "[" + nowtime.toString("yyyy-MM-dd hh:mm:ss") + "] ";
  245.                 //加上接收数据 转换为16进制并空格分开 接收数据换行
  246.                 str_rev += QString(array.toHex(' ').toUpper().append(' ')).append("\r\n");
  247.             }else{
  248.                 str_rev = QString(array.toHex(' ').toUpper().append(' ')).append("\r\n");
  249.             }
  250.         }else{
  251.             str_rev = QString(array.toHex(' ').toUpper().append(' '));
  252.         }
  253.
  254.     }else{
  255.         if(ui->chk_rev_line->checkState() == Qt::Checked){
  256.             if(ui->chk_rev_time->checkState() == Qt::Checked){
  257.                 QDateTime nowtime = QDateTime::currentDateTime();
  258.                 str_rev = "[" + nowtime.toString("yyyy-MM-dd hh:mm:ss") + "] ";
  259.                 str_rev += QString(array).append("\r\n");
  260.             }else{
  261.                 str_rev = QString(array).append("\r\n");
  262.             }
  263.         }else{
  264.             str_rev = QString(array);
  265.         }
  266.
  267.     }
  268.
  269.     ui->pte_rcv->insertPlainText(str_rev);
  270. }
  271.
  272. //清空接收文本框槽函数
  273. void Serial::btn_clear_rev(bool)
  274. {
  275.     ui->pte_rcv->clear();
  276. }
  277.
  278. //自动触发复选框  启动定时器和停止定时器
  279. void Serial::on_checkBox_stateChanged(int arg1)
  280. {
  281.     if(arg1){
  282.         timer->start(ui->spinBox->value()); //启动定时器
  283.     }else{
  284.         timer->stop();  //停止定时器
  285.     }
  286. }

2.6 主函数入口 main.cpp

  1. #include "serial.h"
  2.
  3. #include <QApplication>
  4.
  5. int main(int argc, char *argv[])
  6. {
  7.     QApplication a(argc, argv);
  8.     Serial w;
  9.     w.show();
  10.     return a.exec();
  11. }

3 移植到ARM嵌入式Linux开发板

参考移植博文：【ARM嵌入式Linux】正点原子I.MX6U-ALPHA的QT交叉编译环境搭建

3.1 RS485接口的Modbus Poll 持续发送串口数据

3.2 ARM嵌入式Linux开发板 QT串口助手效果图

4 【QT】串口助手（优化升级）

4.1 【QT】串口助手（优化升级）

4.2【QT】串口助手（优化升级 详细注解） qt5_serial.zip

暂无评论

发送评论 编辑评论







































































































|´・ω・)ノ
ヾ(≧∇≦*)ゝ
(☆ω☆)
（╯‵□′）╯︵┴─┴
￣﹃￣
(/ω＼)
∠( ᐛ 」∠)＿
(๑•̀ㅁ•́ฅ)
→_→
୧(๑•̀⌄•́๑)૭
٩(ˊᗜˋ*)و
(ノ°ο°)ノ
(´இ皿இ｀)
⌇●﹏●⌇
(ฅ´ω`ฅ)
(╯°A°)╯︵○○○
φ(￣∇￣o)
ヾ(´･ ･｀｡)ノ"
( ง ᵒ̌皿ᵒ̌)ง⁼³₌₃
(ó﹏ò｡)
Σ(っ °Д °;)っ
( ,,´･ω･)ﾉ"(´っω･｀｡)
╮(╯▽╰)╭
o(*////▽////*)q
＞﹏＜
( ๑´•ω•) "(ㆆᴗㆆ)
😂
😀
😅
😊
🙂
🙃
😌
😍
😘
😜
😝
😏
😒
🙄
😳
😡
😔
😫
😱
😭
💩
👻
🙌
🖕
👍
👫
👬
👭
🌚
🌝
🙈
💊
😶
🙏
🍦
🍉
😣
Source: github.com/k4yt3x/flowerhd





颜文字
Emoji
小恐龙
花!


















上一篇
下一篇
